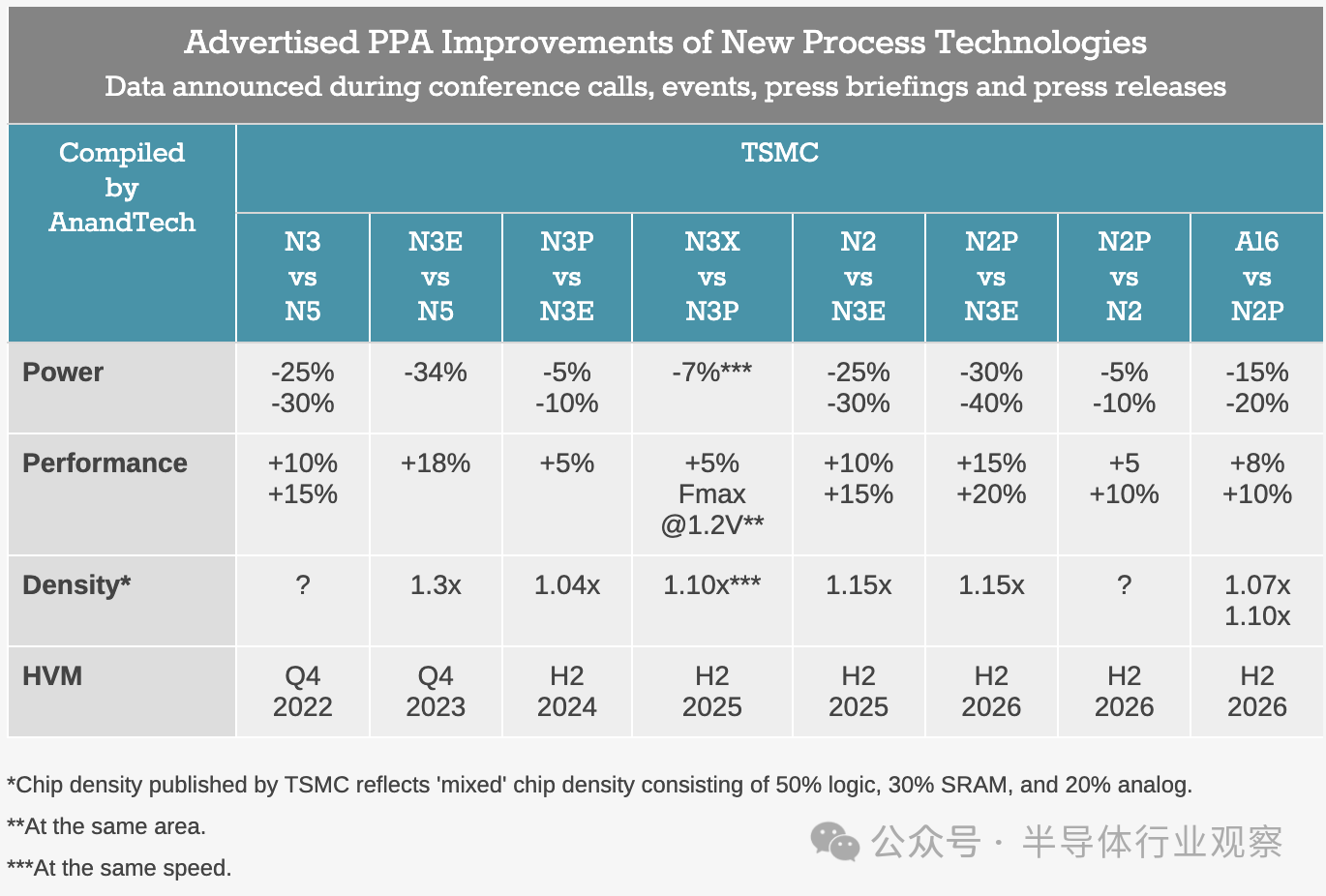

生产节点为 N3X（3 纳米级，注重极限性能）和 N2（2 纳米级）。台积电表示，与 N3P 相比，N3X 制造的芯片可以通过将 Vdd 从 1.0V 降低至 0.9V，在相同频率下降低功耗 7%，在相同面积下提高性能 5%，或者将晶体管密度提高约相同频率下10%。同时，与前代产品相比，N3X 的主要优势在于其最大电压为 1.2V，这对于桌面或数据中心 GPU 等超高性能应用非常重要。

台积电的 N2 将是台积电首个采用全栅 (GAA) 纳米片晶体管的生产节点，这将显著提升其性能、功率和面积 (PPA) 特性。与 N3E 相比，在 N3 上生产的半导体可将其功耗降低 25% - 30%（在相同的晶体管数量和频率下），将其性能提高 10% - 15%（在相同的晶体管数量和功率下），并将晶体管密度提高 15%（在相同的速度和功率下）。

虽然 N2 在功耗和晶体管密度方面肯定是台积电无可争议的冠军，但在性能方面，N3X 可能会挑战它，尤其是在高电压下。对于许多客户来说，N3X 还将受益于使用经过验证的 FinFET 晶体管，因此 N2 在 2025 年下半年不会自动成为台积电的最佳节点。

明年，台积电将再次提供两个针对普遍相似的智能手机和高性能计算应用的节点：N2P（性能增强的 2 纳米级）和 A16（具有背面供电的 1.6 纳米级）。

与最初的 N2 相比，N2P 的功耗有望降低 5% - 10%（在相同的速度和晶体管数量下），性能有望提高 5% - 10%（在相同的功耗和晶体管数量下）。与此同时，与 N2P 相比，A16 的功耗有望降低高达 20%（在相同的速度和晶体管数量下），性能有望提高高达 10%（在相同的功耗和晶体管数量下），晶体管密度有望提高高达 10%。

请记住，A16 具有增强的背面供电网络，因此它很可能成为注重性能的芯片设计师的首选节点。但当然，使用 A16 会更昂贵，因为背面供电需要额外的工艺步骤。

中国台湾新任科技部部长吴正文表示，他相信台积电能够保护其专有的先进技术，并在向国际扩张的同时继续在台湾建设其尖端晶圆厂。据彭博社报道，吴正文保证，尽管台积电在全球发展，但其最先进的技术开发仍将在台湾得到保障。

台积电在台湾生产了世界上大多数最先进的处理器，但最近该公司改变了战略，将制造业务主要留在台湾，并在美国建立晶圆厂生产先进芯片，在日本生产相当先进的处理器，并在欧洲生产专用芯片。

吴强调，虽然台积电承诺在海外拥有先进的制造能力，但它首先在台湾建立这些技术，确保最关键的开发留在台湾。台积电近期也证实，其海外晶圆厂复制了台湾首次采用的技术和工艺配方。

吴表示，台积电将维持其在台湾的主要研发业务，并强调公司在扩张的同时会遵守国际法规，科技委员会将支持台积电和台湾的半导体产业。

此次疫情凸显了可靠半导体供应的重要性，促使各国确保自己的芯片生产能力。因此，台湾的外交和技术接触有所增加，许多国家向台湾示好以确保供应或吸引投资。吴的委员会在新一轮科技外交浪潮中发挥着核心作用。

吴还强调了台湾科技实力在岛内的益处。科技创新中心旨在利用科技促进台湾的社会和文化进步。例如，该组织计划鼓励开发更高效的电源芯片，以支持可持续产业。能源效率是台湾关注的重点，而这一领域的进步是当务之急。

在上周举行的欧洲技术研讨会上，台积电透露了其全球超级晶圆厂制造计划的一些细节，该计划是该公司在其多个超级晶圆厂站点复制其制造流程的战略。

目前，大型跨国晶圆厂需要有一套流程来复制其设施，这一点已有充分记录。由于Gigafab 尺寸的扩大意味着缩小，芯片制造商需要能够快速将新的和更新的制造工艺移植到其他设施，以达到其必要的吞吐量，并避免出现多个季度的瓶颈来自必须重新调整晶圆厂。

而英特尔则拥有一个著名的“精确复制”计划，这是该公司的主要竞争优势之一，它允许其在世界各地的晶圆厂之间共享工艺配方，以最大限度地提高产量并降低性能波动性。与此同时，随着台积电在世界各地建设额外的产能，它已经到了需要一个类似计划的地步，以便迅速最大限度地提高其在日本和美国新晶圆厂的产量和生产力。在某些方面，台积电的计划甚至比英特尔更进一步，更加注重可持续性和社会责任。

台积电晶圆厂运营副总裁 YL Wang 表示：“正如去年研讨会上提到的，[全球超级晶圆厂制造] 是一个强大的全球制造和管理平台。我们实现了单一晶圆厂管理，以确保我们的超级晶圆厂在全球范围内实现一致的运营效率和生产质量。此外，我们还在全球业务范围内追求可持续发展，包括绿色制造、全球人才发展、供应链本地化以及社会责任。”
